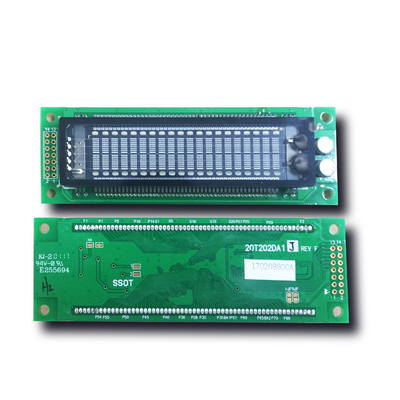

4X20 Próżniowy wyświetlacz fluorescencyjny FSTN Pozytywna matryca DOT VFD dla motoryzacji
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | ROYAL DISPLAY |
| Orzecznictwo: | SGS ROHS |
| Numer modelu: | RY20S401DA1 |
Zapłata:
| Minimalne zamówienie: | 500 SZTUK |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | 220 sztuk / CTN 11Kg L45 * W36 * H32CM, kartony, Capboard, EPE, Blister Tray. |
| Czas dostawy: | 25 ~ 28 dni roboczych |
| Zasady płatności: | L/C, T/T, , L/C, Western Union, MoneyGram |
| Możliwość Supply: | 10 tys./miesiąc |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Moduł 4X20 DOT Matrix VFD LCD | Model nr.: | RY20S401DA1 |
|---|---|---|---|
| Format wyswietlania: | 2x40 punktów | Typ LCD: | FSTN Pozytywny |
| Kąt widzenia: | Godzina szósta | kontroler: | ST7065 |
| Podświetlenie LED: | Biały Y/G | Temperatura pracy: | -20º C~70º C |
| Podkreślić: | Próżniowy wyświetlacz fluorescencyjny 4X20,dodatni próżniowy wyświetlacz fluorescencyjny FSTN,moduł LCD VFD DOT Matrix |
||
opis produktu
Wyświetlacz fluorescencyjny 4X20 Moduł DOT Matrix VFD LCD do automatyzacji
SPECYFIKACJA WYŚWIETLACZA
1 ZAKRES
Ta specyfikacja dotyczy modułu VFD (Model nr: 20S401DA1) wyprodukowanego przez SSVD (Shanghai Samsung V acuum
Urządzenia)
2. CECHY
* Zarówno interfejs równoległy, jak i szeregowy: Szybkość transmisji: 300 ~ 19 200 bps, możliwość wyboru parzystości (nieparzyste, nieparzyste)
* Próżniowy wyświetlacz fluorescencyjny: samoświetlny, wysokiej jakości i czytelny wyświetlacz
* Dwa rodzaje czcionek CG-ROM: ASCII + japońska i ASCII + europejska
* Pojedynczy zasilacz +5VDC: Wbudowany konwerter DC/DC
* 4 poziom jasności: 25%, 50%, 75% i 100%
* Format znaków: matryca 5*7 punktów
| Przedmiot | Opis |
| Nazwa produktu | Moduł 4X20 punktów VFD LCD |
| Model nr. | RY20S401DA1 |
| Format kropki | 4x20 |
| Zarys (mm) | 150,0* 64,0 * 28,6 |
| Rozmiar szkła (mm) | 118,2 *48,3 |
| Obszar wyświetlania (mm) | 89,52*33,07 |
| Format znaków | 5*7 punktowa matryca |
| Ilość cyfr | 80 (4 linie * 20 znaków) |
| Podświetlenie | podświetlenie LED |
| Zasilacz | 5V |
CO TO JEST MODUŁ VFD?
Moduł VFD zawiera sterownik, sterownik anody, sterownik sieci i obwód zasilania, aby ułatwić ocenę.
Wykonuj różne funkcje sterowania wyświetlaczem za pomocą prostego polecenia.Dostępnych jest wiele opcji interfejsu.
Aby dostosować się do specyfikacji klienta, możemy wykonać specjalne zamówienia na interfejs i oprogramowanie.
Wstęp
Ta referencyjna konstrukcja przedstawia rozwiązanie umożliwiające uzyskanie napięcia zasilającego wymaganego do zasilania próżniowego wyświetlacza fluorescencyjnego (VFD) w zastosowaniach motoryzacyjnych.Projekt zawiera kompletny schemat i przedstawia zestawienie materiałów (BOM), pomiary regulacji obciążenia/linii oraz wyniki testów.
Podstawy VFD
Próżniowy wyświetlacz fluorescencyjny (VFD) to typ wyświetlacza powszechnie stosowany w sprzęcie elektroniki użytkowej, takim jak magnetowidy, radia samochodowe i kuchenki mikrofalowe.W przeciwieństwie do wyświetlaczy ciekłokrystalicznych (LCD), VFD emituje bardzo jasne światło o wyraźnym kontraście i może z łatwością obsługiwać elementy wyświetlacza o różnych kolorach.Technologia jest powiązana zarówno z lampą katodową, jak i lampą Nixie.Jednak w przeciwieństwie do wyświetlaczy LCD większość VFD nadal działa normalnie w temperaturach ujemnych, co czyni je idealnymi do urządzeń zewnętrznych w zimnym klimacie.
VFD składa się z trzech podstawowych elektrod — żarników katodowych, anod (fosforowych) i siatek — w warunkach wysokiej próżni w szklanej powłoce.Katoda składa się z cienkich drutów wolframowych pokrytych tlenkami metali ziem alkalicznych, które emitują elektrony.Siatki są cienką metalową siatką, która kontroluje i rozprasza elektrony emitowane z katody.Anody to elektrody przewodzące, na których nadrukowany jest luminofor wskazujący znaki, ikony lub symbole.Elektrony emitowane z katody są przyspieszane dodatnim potencjałem przyłożonym zarówno do siatki, jak i anody;po zderzeniu z anodą elektrony pobudzają luminofor do emitowania światła.Pożądane oświetlone wzory można uzyskać, kontrolując dodatnie lub ujemne potencjały na każdej siatce i anodzie.Anoda i siatka wymagają napięcia regulowanego prądem stałym, aby uniknąć migotania wyświetlacza.Do sterowania dużymi VFD katoda wymaga zasilania AC, aby zapobiec skosowi luminancji, tj. różnicy jasności z jednej strony wyświetlacza na drugą.Zalecany jest zakres częstotliwości od 20kHz do 200kHz, aby uniknąć słyszalnego szumu i migotania.
