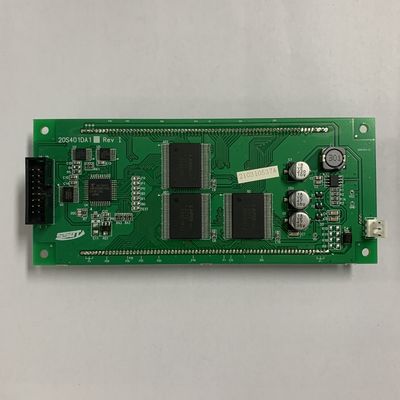

20S401DA2 4X20 Próżniowy fluorescencyjny wyświetlacz LCD Moduł DOT Matrix VFD LCD

Nowy oryginalny LCD 20S401DA2 4X20 Vakuum Fluorescent Display DOT Matrix VFD LCD Module

Specyfikacja wyświetlacza

1. Zakres
Niniejsza specyfikacja ma zastosowanie do modułu VFD (numer modelu: 20S401DA1) wytwarzanego przez SSVD (Shanghai Samsung V acuum Devices)

2. cechy charakterystyczne
* Ekran fluorescencyjny próżniowy: samoświetlny, wysokiej jakości i czytelny
* +5VDC Jednorazowe źródło zasilania: Wbudowany w konwerter prądu stałego / prądu stałego
* Zarówno równoległy, jak i seryjny interfejs: Baud-rate: 300 ~ 19,200 bps, Parity Selectable (non, even, odd)
* Dwa rodzaje czcionek CG-ROM: ASCII + japoński i ASCII + europejski
* 4 Poziom jasności: 25%, 50%, 75% i 100%
* Format znaków: 5*7 Matryca kropkowa


Co to jest VFD MODUL

Moduł VFD zawiera sterownik, sterownik anody, sterownik sieci i obwód zasilania, aby ułatwić ocenę.

Wykonywanie różnych funkcji sterowania wyświetlaczem za pomocą prostego polecenia.
Aby spełnić wymagania klienta, możemy wykonać specjalne zamówienia na interfejs i oprogramowanie.

Wyświetlacze z serii CU-U są zbudowane z kompatybilnymi wymiarami LCD i zestawami poleceń HD44780.mają szerokie kąty widzenia i są łatwiejsze do odczytania na krótkich i długich dystansachPonadto wyświetlacze VFD mają szybką reakcję wyświetlacza w zakresie temperatury modułu od -40 do +85 °C. Noritake oferuje długoterminowe dostawę i wsparcie inżynieryjne swoich produktów.

Wyświetlacz fluorescencyjny próżniowy dostarcza włókien, które tworzą gęstość elektronów.Zawiera również katody (luminescencyjne), które są używane w postaci cyfr i liter.

Cienkie siatki metalowe otaczają anody, próbując kontrolować rozprzestrzenianie się gęstości elektronów z włókien do anod.

Kiedy naładowane cząstki przenoszone przez włókna atakują światełko, ono się rozświetla.

Wyświetlacz fluorescencyjny pod próżnią, w porównaniu z wyświetlaczem z ciekłymi kryształami, przesyła niezwykle silne światło z stosunkiem kontrastu, a także może wspomagać wyświetlanie komponentów różnych kombinacji kolorów.Statystyki oświetlenia VFD wydają się wynosić zazwyczaj około 640 cd/m2, z wysokiej jasności VFD funkcjonujących przy 4000 cd/m2 i modułów badawczych osiągających nawet 35 000 cd/m2 w oparciu głównie o napięcie napędowe i ramy czasowe napędu.
