Licznik energii elektrycznej Dodatni moduł wyświetlacza lcd 12 O 'Clock Kąt widzenia

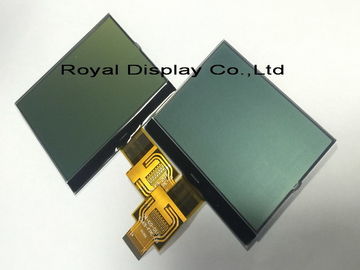

Licznik energii elektrycznej Moduł COG LCD FSTN Transflective Positive RYG4729SM (ST7025)

1. Moduł LCD COG
2. IKONA
3. Kontroler, ST7025 LUB EQUIV
4. STN-szary, niebieski, ujemny DFSTN, dodatni FSTN
5. Podświetlenie LED, białe, czerwone, bursztynowe.
6. Używany do licznika energii elektrycznej

7. CN1	SYMBOL	CN1	SYMBOL
   1	NC	16 ~ 18	VSS
   2 ~ 5	GND	19 ~ 21	V1 ~ V3
   6	PWM	22	V0
   7	/ RST	23	CAP1N
   8	/ CS	24 ~ 25	CAP1P ~ 2P
   9	SCK	26	CAP2N
   10	SDA	27 ~ 28	VLCD
   11 ~ 12	VD1	29 ~ 32	GND
   13 ~ 15	VDD	33	NC
