Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Moduł graficzny LCD COG 128 x 64 (RYG12864A) | Model nr.: | RYG12864A |
---|---|---|---|
Format kropkowy: | 128x64 | Pole widzenia (mm): | 71,0x38,0 |
Kąt widzenia: | Godzina szósta | Typ LCD: | STN-niebieski |
podświetlenie LED: | Biały | Sterownik IC: | ST7567 |
Temp. Pracy: | -20º C ~ 70º C | Temperatura przechowywania: | -30º C ~ 80º C |
High Light: | Moduł wyświetlacza graficznego Lcd,transfleksyjny wyświetlacz LCD |

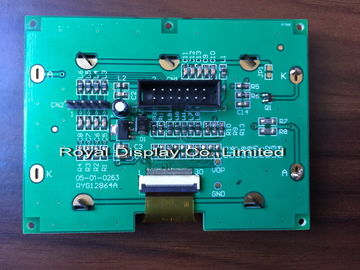

Moduł graficzny LCD COG STN niebieski RYG12864A 128 * 64 punktów, zasilanie 3,3 V.
CN1 | SYMBOL | CN2 | SYMBOL |
1 ~ 2 | + 5V | 1 | GND |
3 ~ 6 | S01 ~ S04 | 2 | S14 |
7 | A0 | 3 | S13 |
8 | SCK | 4 | S12 |
9 | SDA | 5 | S11 |
10 | BL | ||
11 | / CS | ||
12 | / RST | ||
13 ~ 14 |
GND
|
