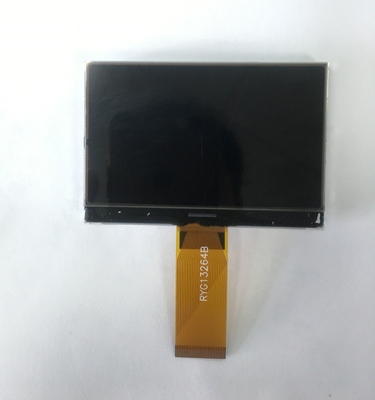

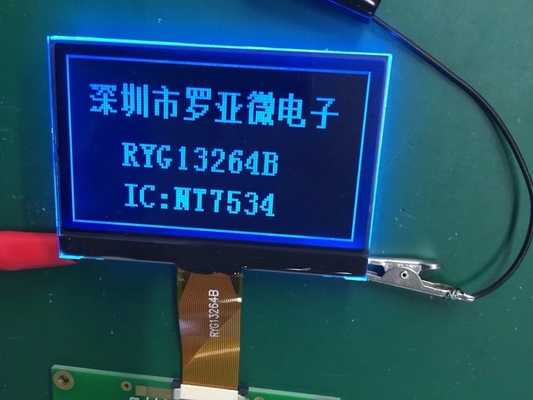

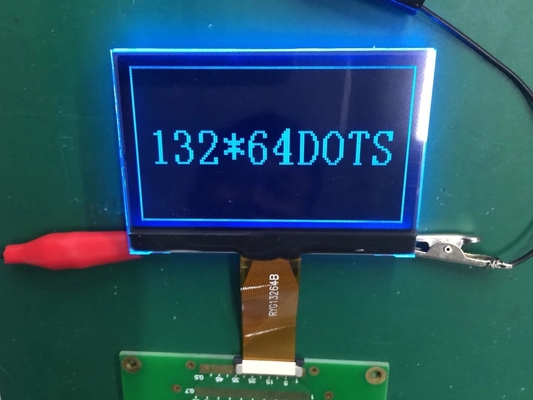

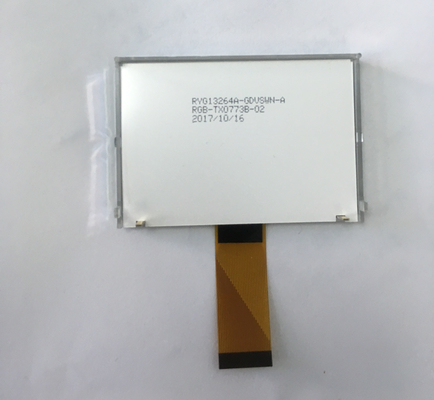

132*64 Graficzny Moduł LCD Odrzucający Cholesteryk Niebiesko-biały SSZ1603Z
Jak wybrać wyświetlacz TN/STN/FSTN?
TN[Twisted Nematic]: bardzo tani i szybki odzew. Jednak kąt widzenia (5:1 do 10:1) jest dość ograniczony (zwykle z góry lub z dołu), kontrast jest również niższy w porównaniu z innymi rodzajami wyświetlacza.Zazwyczaj czarny na szarym lub niebieski na szarym wyświetlaczu.
Typowe zastosowania: kalkulatory, proste urządzenia przemysłowe, tanie gadżety przenośne.
STN[Super Twisted Nematic]: Cena nieco wyższa niż TN. Lepszy kąt widzenia i kontrast (8:1 do 15:1) niż TN. Ale reakcja jest wolniejsza niż TN.Można wybrać pozytywny (ciemny tekst na jasnym tle) lub negatywny (jasny tekst na ciemnym tle)Wspiera większy ekran i więcej znaków.
Typowe zastosowania: urządzenia przenośne średniej klasy, niektóre wyświetlacze automatyczne, panele kontrolne przemysłowe.
FSTN: [Film compensated Super Twisted Nematic]: Najlepszy kontrast (20:1 do 40:1) i kąty widzenia wśród wszystkich 3 typów.Więc jeśli potrzebujesz bardziej profesjonalnego wyglądu, czytelny pod różnymi kątami i oświetleniem, i akceptujący wyższe koszty [np. wyświetlacz 3,5' 240*160 FSTN na podstawie 1kpcs, będzie kosztował około 10 USD], byłby dobrym wyborem.
Typowe zastosowania: Wysokiej klasy urządzenia ręczne, urządzenia medyczne, zaawansowane urządzenia przemysłowe, przenośne przyrządy pomiarowe.
| Pozycja | Specyfikacja |
| Nazwa produktu | 132x64 kropki Moduł graficzny LCD |
| Model nr. | RYG13264BW1 |
| Format kropek | 132x64 |
| Tryb wyświetlania LCD | FSTN/TN Monochromatyczny, opcjonalny kolor |
| Widok anioła | 12H lub 6H |
| Metoda jazdy | Wsparcie dla dzieci, 1/9 |
| Podświetlenie | BIAŁY |
| IC napędu | SSD1603Z lub równoważny |
| Operator napięcia ((V) | 3.5v maksymalnie |
| Warunki technologiczne LCM | RoHS |
| Temperatura pracy | -20o C~+70o C |
| Temperatura przechowywania | -30oC~+80oC |
Podział kosztów modułu graficznego LCD
Panel LCD [LCD+ ciekły kryształ] 30-40 %: rozmiar i rozdzielczość, jakość FSTN, jakość szkła.
IC kierowcy 10-15%: np. , UC1608 lub ST7529, cena chipa również waha się.
PCBA 10-15%: zawiera układ IC, złącza, pasywne komponenty.
Światło z tyłu 10-15%: jest opcjonalne, a LED + koszt filmu oświetleniowego również mają różnicę jakości.
Polaryzator i folie 5-10%: zazwyczaj w przypadku wyświetlaczy STN lub FSTN.
Zgromadzenie i praca 10-15%: ręczne / półautomatyczne montaż, wiązanie, lutowanie.Niektóre procedury wymagają jednak pracy człowieka., ponieważ odpowiednie wyposażenie samochodowe wymaga wysokich kosztów i długotrwałego rozwoju.
Badania QC (3-5%) : Badania optyczne, elektryczne i wizualne.
Opakowanie (1-2 %): opakowanie w tacce lub w blisterze do ochrony w transporcie.
Marża zysku: Należy wziąć pod uwagę marnotrawstwo podczas produkcji, transportu itp., ale jeśli kupujesz więcej, cena jest zawsze negocjacyjna.
Nasza służba
1Najlepsza kontrola jakości: Każdy LCD jest testowany przy użyciu specjalnych instrumentów lub płyt głównych przed dostarczeniem, aby zapewnić jego działanie.
2. Właściwy sposób pakowania:Opakowane w anty-statyczne torby z pianką, aby zapewnić bezpieczeństwo w transporcie.3. Wielokrotne metody płatności:T/T, Western Union, L/C, PayPal.4Niezawodne metody wysyłki:Szybka dostawa UPS, EMS, DHL, TNT lub lotniczy.5Profesjonalna obsługa dostosowana: Profesjonalny zespół zapewnia usługi OEM i ODM.
6Konkurencyjna cena: bezpośrednia cena fabryczna.
7- Lepsza obsługa posprzedażowa: długa gwarancja na rok.
Częste pytania
1P: Czy jest pan firmą produkcyjną lub handlową?
A: Jesteśmy fabryką w Chinach. Nasza fabryka znajduje się w Dongguan, a biuro znajduje się w Shenzhen
2P: Jak mogę dostać próbki?
A: Wysyłanie zapytania - Oferowanie oferty - Potwierdzenie oferty i opłacenie opłaty za narzędzia - Podanie rysunku - Potwierdzenie rysunku - Wykonanie narzędzi i próbek - Skończone próbki - Dostawa przewozem towarowym lub morskim
3P: Czy możecie zaprojektować płytę LCD zgodnie z naszym zapotrzebowaniem?
A: Oczywiście. Mamy profesjonalny zespół, który spełni wszystkie Twoje wymagania.
4.P: Jak składać zamówienia?
A: Jeśli potwierdzasz, że próbki są w porządku, proszę wysłać nam zamówienie zakupu pocztą e-mail lub faksem. Następnie wyślemy fakturę na wpłatę depozytu. Musimy znać następujące informacje dotyczące zamówienia.
1Informacje o produkcie - Ilość, numer części
2- Czas dostawy wymagany.
3.Informacje o wysyłce - Nazwa firmy, adres uliczny, numer telefonu i faksu, port morski docelowy.
4- Dane kontaktowe spedytorów, jeśli macie w Chinach.
5P: Jak długo potrwa produkcja masowa?
Odpowiedź: 15-25 dni roboczych.
