Szczegóły Produktu:
Zapłata:
|
| Format kropek: | 122X32 | Warunki technologiczne LCM: | RoHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Tryb wyświetlania: | Stn/Y-G, Przekaźnik, pozytywny, 1/33 obowiązek, 1/6 przesunięcia |
| Wyświetl kierunek: | godzina 12 | Tryb interfejsu: | 8 bit 8080 |
| Rozmiar konturu: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | Zobacz obszar: | 54,8 x 19,1 (mm) |

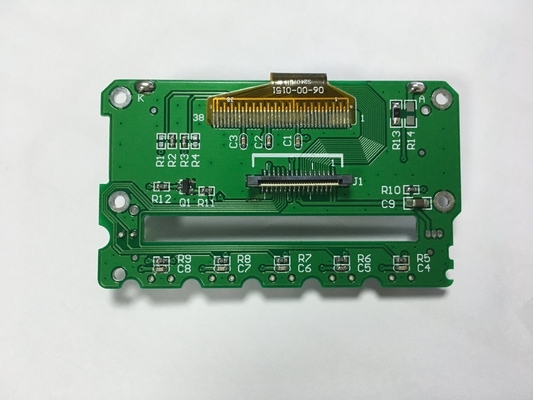

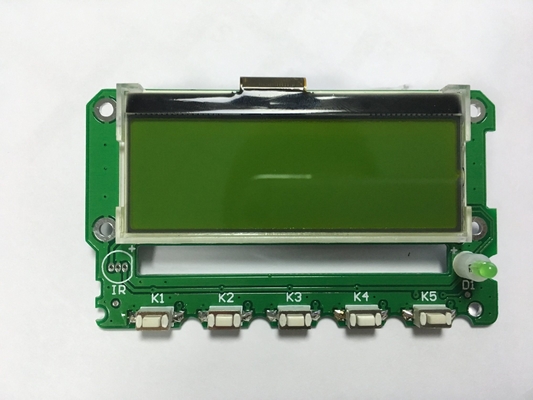

Moduł FSTN COG 122X32 Dots Graficzny wyświetlacz LCD z konektorem FPC
Opis graficznego wyświetlacza LCD o wymiarach 122x32 kropki
Graficzny LCD (Liquid Crystal Display) to rodzaj wyświetlacza, który może wyświetlać zawartość graficzną i niestandardowe wzory.graficzny LCD pozwala kontrolować poszczególne pikseleFSTN to tryb wyświetlania, który oznacza Film Compensated Super Twisted Nematic.Jest to rodzaj technologii LCD (Liquid Crystal Display), która zapewnia lepszy kontrast i kąty widzenia w porównaniu ze standardowymi wyświetlaczami TN (Twisted Nematic)Wyświetlacze FSTN są znane ze swojej wysokiej jakości odwzorowania w skali szarości i lepszej czytelności w różnych warunkach oświetlenia.Wyświetlacz o wymiarach 122x32 pikseli w trybie FSTN (Film compensated Super Twisted Nematic) odnosi się do określonego typu wyświetlacza graficznego, który może wyświetlać 122 kolumny i 32 rzędy pikseliOto kilka danych o naszych produktach graficznych 122x32.
Ogólne specyfikacje graficznego wyświetlacza LCD o wymiarach 122x32 kropki
| Pozycja | Specyfikacja |
| Nazwa produktu | Moduł graficzny LCD o wymiarach 122x32 kropki |
| Model nr. | RYP12232A-GYMSWN-A |
| Format kropek | 122x32 |
| Opis Rozmiar ((mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Powierzchnia widzenia ((mm) | 54.8x19.1 |
| Obszar wyświetlania | 48.78 x 14.38 |
| Kąt widzenia | Dwanaście. |
| Rozmiar kropki ((mm) | 0.38x0.43 |
| Dot Pitch ((mm)) | 0.40x0.45 |
| System sterowania | ST7567- Nie, nie. |
| Rodzaj LCD | STN/Y-G, transmisywny, pozytywny, 1/33Duty, 1/6Bias |
| Światło tylne ((Typowe) | Biały, 3,1 V,60 mA Jednolitość>=75% |
| Tryb interfejsu | 8 BIT 8080 |
| VDD&VLCD ((Typ) | 3.3 V i 8.3 V |
| Warunki technologiczne LCM | RoHS |
| Temperatura pracy | -30oC~70oC |
| Temperatura przechowywania | -40oC do 85oC |
Wymiary zarysu 122x32 kropek graficznego wyświetlacza LCD
CechyWyświetlacz graficzny LCD o wymiarach 122x32 kropki
Moduł graficzny LCD o wymiarach 122x32 kropki oferuje kilka zalet dla aplikacji wymagających niestandardowej grafiki i elementów interfejsu użytkownika.
1Wsparcie wyświetlania: 122 x 32 piksele w punktach z trybem FSTN.
2. Na układzie RAM, pojemność: 122×32 = 3904 bity.
3. Wspierane są interfejsy seryjne.
4- Dużo funkcji dowodzenia.
5Obwód napędowy statyczny wyposażony wewnętrznie w wskaźniki.
6Obwód zasilania o niskim zasilaniu z płynnymi kryształami wyposażony wewnętrznie.
7Wysokiej dokładności układ regulacji napięcia.
8. obwód oscylatora CR wyposażony wewnętrznie.
9Bardzo niskie zużycie energii.
ZastosowanieWyświetlacz graficzny LCD o wymiarach 122x32 kropki
Jest to ekran LCD o matrycy 122x32 kropek o wysokiej jakości obrazu, szerokim kącie widzenia.
Moduł ten jest szeroko stosowany w różnych instrumentach, sprzęcie inteligentnym, sprzęcie komunikacyjnym, sprzęcie medycznym, sprzęcie kontroli przemysłowej, lotnictwie, ochronie, sprzęcie meblowym itp.A wszechstronność i możliwości graficzne tego modułu sprawiają, że nadaje się do szerokiego zakresu zastosowań, w których potrzebne są niestandardowe grafiki i interfejsy użytkownika.
