Szczegóły Produktu:
Zapłata:
|
Format kropek: | 192x64 | Zarys (mm): | 150,00*62,25*13,10mm |
---|---|---|---|
Podświetlenie: | Dioda LED żółto-zielona/biała | Połączenie: | Zębatka + FPC |
Zasilacz: | 5V | Interfejs: | Równoległy |
Zobacz zakres kątów: | Godzina szósta | Złącze: | Złącze FFC |
Kontroler: | Aip31107/Aip31108 | ||
High Light: | Wyświetlacz modułu LCD COG FPC,wyświetlacz modułu LCD 192X64,graficzny moduł LCD 3 |

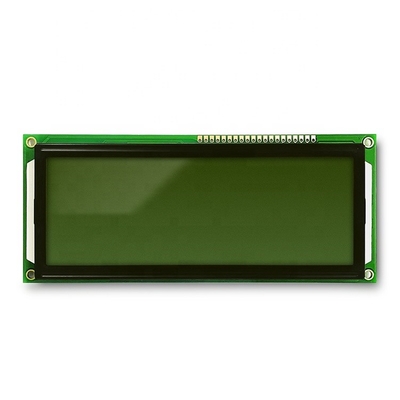

Wyświetlacz LCD 192X64 LCM Stn 19264 Graficzny moduł LCD COB
Opis graficznego modułu LCD 192X64

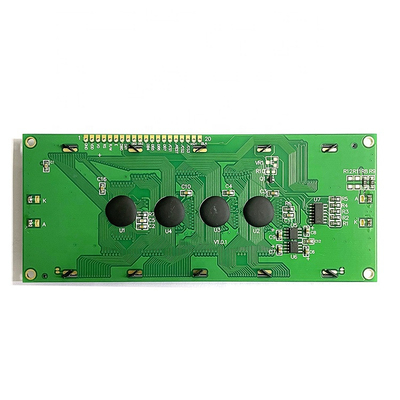

RYP19264Ato moduł wyświetlacza LCD o rozdzielczości 192x64 pikseli, wymiar modułu150,00*62,25*13,10mm.RYP19264Awykorzystuje ICAIP31107/AIP31108obsługujący interfejs 8080.RYP19264Ama 20 pinów.Moduł posiada płytkę PCB z otworami na śruby oraz obwód peryferyjny ułatwiający montaż i użytkowanie.Napięcie logiczne wynosi 5,5 V (opcjonalnie: napięcie ujemne), Zakres temperatur pracy wynosi od -20 do +70°C, zakres temperatur przechowywania wynosi od -30 do +80°C.WRYP19264Adostępne są różne opcje podświetlenia, takie jak żółto-zielone i białe.Jeśli chodzi o rodzaj polaryzatora, klienci mogą wybrać typ transfleksyjny lub transmisyjny.
Specyfikacja modułu LCD 19264
Rezolucja
|
192*64
|
Kąt widzenia
|
Godzina szósta
|
Wymiary zewnętrzne
|
150,00*62,25*13,10mm
|
Obszar wizualny
|
123,5*43,0 mm
|
Aktywny obszar
|
120,92*40,28mm
|
Układ scalony kontrolera
|
AIP31107/AIP31108
|
Tryb wyświetlania
|
FSTN/szary, STN/żółto-zielony
|
Typ podświetlenia
|
Dioda LED żółto-zielona/biała
|
Napięcie modułu
|
VDD:5V
|
Temperatura robocza
|
-20°C~+70°C
|
Temperatura przechowywania
|
-30°C~+80°C
|
Liczba pinów
|
20 szpilek
|
Rysunek konturowy modułu LCD 4,05 cala 192X64
Więcej informacji o graficznych wyświetlaczach LCD
Graficzne wyświetlacze LCDmoże wyświetlać w pełni zmienną grafikę.Jest to powszechna opcja dla aplikacji, które muszą wyświetlać wiele różnych menu lub potrzebują możliwości wyświetlania kilku różnych czcionek i rozmiarów czcionek.Oprócz zmieniającej się grafiki może również zapewnić optymalną czytelność w świetle słonecznym przy niskim zużyciu energii.
Cechy
1. Szeroka gama gotowych rozmiarów i rozdzielczości
2. Większość produktów znajduje się w magazynie i może zostać wysłana tego samego dnia
3. Możliwość wyświetlania w pełni zmiennej grafiki
4. Czytelny w świetle słonecznym
5. Niskie zużycie energii
6. W pełni konfigurowalny
Wykonany na zamówienie moduł LCD Przepływ zamówienia projektu
1. Zapytanie
Prześlij nam szkic / rysunek szczegółów, harmonogram projektu, aplikację, ilość.żądanie itp. przez e-mail (na adres wendy@rylcd.com)
Oferta będzie gotowa w ciągu 3 dni (zwykle 1 dzień).
2. Rysunek licznika
Wyślemy rysunek licznika po potwierdzeniu naszej oferty i otrzymaniu opłaty za oprzyrządowanie.
zwykle 3 dni na szkło LCD i 1 tydzień na moduł LCD.
3. Próbki narzędzi
Po zatwierdzeniu rysunku próbki narzędzi zostaną ukończone około 30 dni
4. Produkcja masowa
Po zatwierdzeniu próbek towary do masowej produkcji zostaną ukończone w ciągu około 30 do 60 dni.Zależy od sytuacji zamówienia i sytuacji zaopatrzenia w materiały.
Aplikacja o module wyświetlacza LCD
Często zadawane pytania dotyczące graficznego modułu LCD
P: Jak kontrolować jakość produktów?
Odp .: Firma ma profesjonalny zespół jakości, a wszystkie produkty są w 100% sprawdzane przed wysyłką.
P: Czy jesteś otwarty na przetwarzanie OEM?
Odp .: Tak, możemy OEM.
P: Jaka jest aplikacja produktów?
Odp .: Szeroko stosowany w instrumentach, urządzeniach przenośnych, sterowaniu przemysłowym, medycynie, motoryzacji, inteligentnym domu i innych dziedzinach.
P: Czy jesteś handlowcem lub fabryką?
Odp .: Jesteśmy producentami, mamy znak towarowy i pracowników produkcyjnych.
P: Czy możesz produkować na OEM?
O: Tak, możemy.
P: Jak kontrolować jakość produktów?
Odp .: Firma ma profesjonalny zespół jakości, a wszystkie produkty są w 100% sprawdzane przed wysyłką.
