Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Moduł znaków LCD 8X2 | Znaki × Linie: | 8 znaków × 2 linie |
---|---|---|---|
Tryb LCD: | STN Pozytywny Żółty Zielony | Polaryzator: | Transfleksyjny |
Podświetlenie: | Żółta zielona dioda LED | Postać: | Ciemna postać na żółto-zielonym tle |
IC: | AIP31066 | Typ opakowania IC: | KACZAN |
Temperatura pracy: | -20 do 70 ℃ | Temperatura przechowywania: | -30 do 80 ℃ |
High Light: | Moduł wyświetlacza LCD ze znakami alfanumerycznymi,moduł LCD ze znakami STN 8x2,moduł LCD ze znakami AIP31066 |

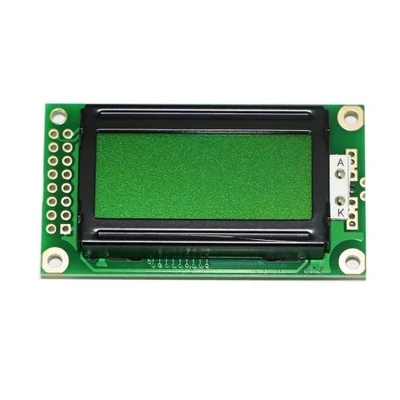

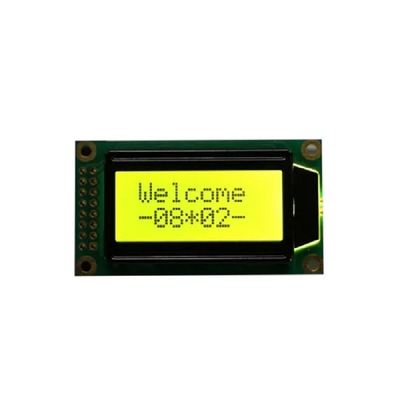

Moduł wyświetlacza alfanumerycznego STN 8x2 Monochromatyczny wyświetlacz LCD
Szybki szczegół modułu LCD znaków 8x2
Ten moduł wyświetlacza LCD 8x2 jest zasilany napięciem 5V lub napięciem ujemnym 3V.Podświetlenie jest opcjonalne, możesz wybrać moduł z podświetleniem lub bez.Istnieje wiele kombinacji podświetlenia, na przykład podświetlenie żółto-zielone, niebieskie, białe, bursztynowe, czerwone i RGB.Ten monochromatyczny wyświetlacz LCD o rozdzielczości 8x2 znaków ma wbudowany układ IC AIP31066 oferujący wybór czcionek, w tym angielską/japońską, zachodnioeuropejską, wschodnioeuropejską, skandynawskoeuropejską, cyrylicę (rosyjską), hebrajską/arabską itp. Domyślny interfejs RYP0802B-Y Wyświetlacz LCD 8x2 to 6800;jeśli potrzebujesz interfejsu takiego jak SPI lub I2C, są one również dostępne, ale układ scalony zostanie zastąpiony przez RW1063.
Specyfikacja monochromatycznego wyświetlacza LCD 8x2
Nazwa LCD | 0802 Znakowy ekran LCD Moduł wyświetlacza LCD STN 8x2 | ||
Format wyswietlania | 8 znaków * 2 linie | Tryb wyświetlania | STN YG/Niebieski |
Kolor LCD |
Punkt wyświetlacza: biały, Tło: Niebieski |
Obróbka powierzchniowa | Przeciwodblaskowy |
Wymiar konspektu | 58,0 (szer.) x 32 (wys.) x 6,8 maks. (gł.) mm | Obszar wyświetlania | 38,0 MIN (szer.) x 16,0 MIN (wys.) mm |
Kierunek oglądania | Godzina szósta | Dane wejściowe interfejsu | Włączony 4-bitowy lub 8-bitowy interfejs MPU |
Podświetlenie | BIAŁY | Metoda jazdy | 1/16 obowiązek, 1/5 stronniczość |
Temperatura robocza | -20℃~+70℃ | Temperatura przechowywania | -30℃~+80℃ |
Rysunek konturowy modułu wyświetlacza alfanumerycznego 0802
Cechy charakterystycznego wyświetlacza LCD
Moduły znakowe LCD to „charakterystycznie” proste urządzenia wyświetlające, znane z bardzo niskiego poboru mocy i długoterminowej niezawodności.Zostały zaprojektowane do wyświetlania znaków alfanumerycznych w ustalonych wzorach i nie mają elastyczności, o której można pomyśleć, rozważając LCD jako monitor komputerowy lub telewizor.W większości przypadków są to małe wyświetlacze wyświetlające tylko 8, 16 lub 32 znaki, wykorzystywane do raportów o stanie i komunikacji na niskim poziomie.
W wielu modułach LCD nie ma podświetlenia, co oznacza, że działają one w trybie odblaskowym.Oznacza to, że do wyświetlenia znaków na wyświetlaczu wymagane jest światło otoczenia dzięki zastosowaniu elementu odblaskowego za zespołem ciekłokrystalicznym.Pod innymi względami działa jak podświetlany wyświetlacz LCD ze spolaryzowaną strukturą krystaliczną blokującą światło, która jest włączana przez przyłożone napięcia.
Moduły LCD są powszechnie spotykane w kalkulatorach i innych urządzeniach elektronicznych, w których do rozsądnego działania wymagana jest pewna komunikacja wizualna.Drukarki, kuchenki mikrofalowe, pagery i zegarki cyfrowe to tylko kilka innych przykładów.Ta forma wyświetlania jest również dość powszechna wśród hobbystów elektronicznych ze względu na koszty, wydajność i łatwość obsługi, które zapewniają.
Moduły znaków LCD (LCM) wyświetlacza Royal
Royal Display oferuje szeroką gamę standardowych modułów znakowych LCD do zastosowań klientów.Nasze wyświetlacze znakowe LCD są dostępne w formatach od 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 do 40x4 ze znakami matrycowymi 5x8.Technologie paneli LCD obejmują typy TN, STN, FSTN, FFSTN, a także opcje trybu dodatniego i ujemnego polaryzatora.Dostępne są różne podświetlenie LED w różnych kolorach, w tym diody LED żółto-zielone, białe, czerwone, niebieskie, zielone, bursztynowe i RGB, a także bez opcji podświetlenia.
Aby sprostać wymaganiom aplikacji klientów, te znakowe wyświetlacze LCD są dostępne z kątami widzenia 6:00, 12:00, 3:00 i 9:00.Królewski pokazoferuje różne opcje IC czcionek znaków, w tym angielską / japońską, zachodnioeuropejską, wschodnioeuropejską, skandynawską europejską, cyrylicę (rosyjską) i hebrajską / arabską.Te moduły znaków LCD i moduły LCM mogą być używane w zastosowaniach przemysłowych i konsumenckich, w tym w sprzęcie strażników wejściowych, telegramach, urządzeniach medycznych, samochodowym i domowym sprzęcie audio, sprzęcie AGD, automatach do gier, zabawkach itp.
