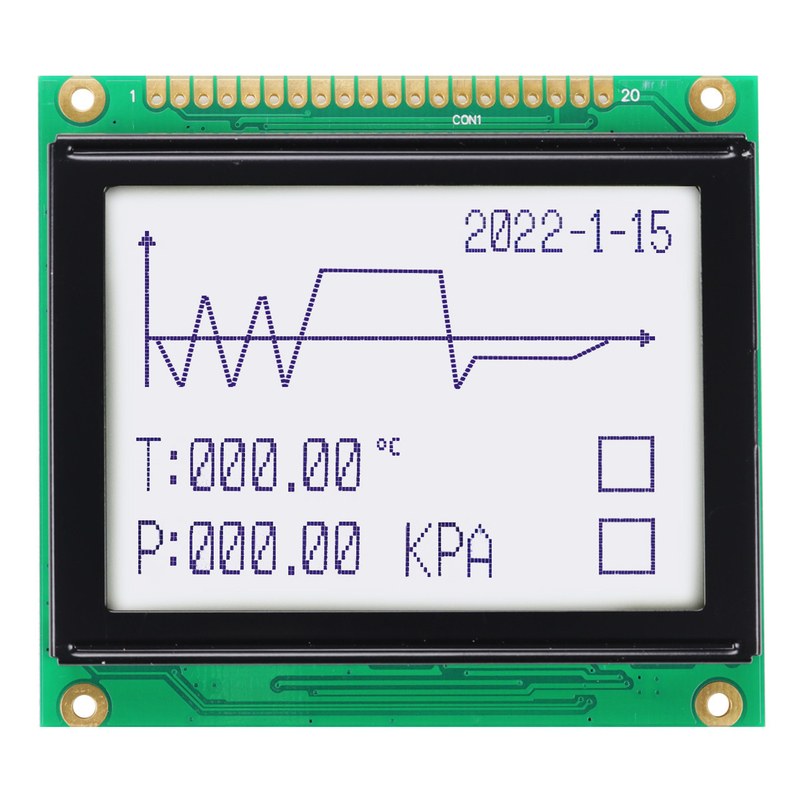

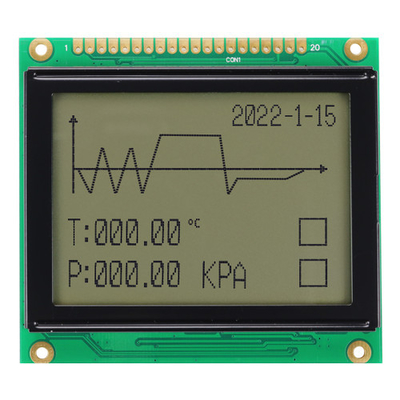

128x64 Monochromatyczny 20-pinowy 3.3V FSTN STN Wyświetlacz 12864 Graficzny moduł Lcd
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ROYAL DISPLAY |
| Orzecznictwo: | SGS ROHS |
| Numer modelu: | LCM12864L |
Zapłata:
| Minimalne zamówienie: | 500 SZTUK |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | 220 sztuk / CTN 11Kg L45 * W36 * H32CM, kartony, Capboard, EPE, Blister Tray |
| Czas dostawy: | 25 ~ 28 dni roboczych |
| Zasady płatności: | L/C, T/T, , L/C, Western Union, MoneyGram |
| Możliwość Supply: | 10 tys./miesiąc |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Graficzny wyświetlacz LCD 128X64dots Moduł wyświetlacza LCD | Model nr.: | LCM12864L |
|---|---|---|---|
| Format wyswietlania: | 128x64punkty | Kąt widzenia: | Godzina szósta |
| Podświetlenie LED: | Strona biała | Układ scalony kontrolera: | KS0107 |
| Typ LCD: | FSTN-ujemny | Zarys dł. x szer. x wys.: | 78,0 mm x 70,0 mm x 14,3 mm |
| Pole widzenia dł. x szer.: | 62,0 mm x 44,0 mm | Obszar aktywny dł. x szer.: | 56,28 mm x 38,36 mm |
| Temperatura pracy: | -20º C~70º C | Temperatura przechowywania: | -30º C ~ 80º C |
| Podkreślić: | 6-calowy ekran LCD 12864,ekran LCD FSTN STN 12864,moduł graficzny lcd FSTN Negatyw |
||
opis produktu
128x64 monochromatyczny 20pin 3.3V FSTN/STN ekran wyświetlacza 12864 graficzny moduł lcd
Szybki szczegół graficznego modułu LCD 128*64
Nazwa produktu: graficzny moduł LCD 128x64
Matryca punktowa: 128×64 punktów
Tryb LCD: STN
Kontroler IC: KS0107 lub równoważny
Metoda jazdy: 1/64 obowiązek;1/9 Odchylenie
Oglądanie Angie: godzina 6:00
Szeregowy 8-bitowy interfejs MPU 6800
Podświetlenie: LED
Zakres temperatury roboczej: -20 do 70ºC;
Zakres temperatury przechowywania: -30 do 80ºC;
Specyfikacja monochromatycznego wyświetlacza LCD 128*64
Specyfikacja monochromatycznego wyświetlacza LCD 128*64
| Przedmiot | Opis |
| Nazwa produktu | Moduł LCD 128x64 |
| Model nr. | LCM12864L |
| Format kropek | 128X64 |
| Zarys (mm) | 78,0 l × 70,0 W × 12,5 (maks.) wys |
| Wyświetl obszar (mm) | 62,0x44,0 |
| Tryb wyświetlania | FSTN |
| Obowiązek | 1/64, 1/9 odchylenia |
| Układ scalony sterownika | KS0107 |
| Kierunek oglądania | 6:00 |
| Temperatura robocza | -20ºC~70ºC |
| Temperatura przechowywania | -30ºC~80ºC |
Rysunek konturowy modułu LCD z matrycą punktową 128*64
Funkcje dotyczące graficznego modułu LCD
Graficzne wyświetlacze LCDmoże wyświetlać w pełni zmienną grafikę.Jest to powszechna opcja dla aplikacji, które muszą wyświetlać wiele różnych menu lub potrzebują możliwości wyświetlania kilku różnych czcionek i rozmiarów czcionek.Oprócz zmieniającej się grafiki może również zapewnić optymalną czytelność w świetle słonecznym przy niskim zużyciu energii.
Cechy
Szeroka gama gotowych rozmiarów i rozdzielczości
Większość produktów znajduje się na stanie magazynowym i może zostać wysłana tego samego dnia
Możliwość wyświetlania w pełni zmiennej grafiki
Czytelny w świetle słonecznym
Niskie zużycie energii
W pełni konfigurowalny
Nasi klienci powinni oczekiwać, że ich produkty będą spełniać lub przekraczać następujące normy:
Graficzne wyświetlacze LCDmoże wyświetlać w pełni zmienną grafikę.Jest to powszechna opcja dla aplikacji, które muszą wyświetlać wiele różnych menu lub potrzebują możliwości wyświetlania kilku różnych czcionek i rozmiarów czcionek.Oprócz zmieniającej się grafiki może również zapewnić optymalną czytelność w świetle słonecznym przy niskim zużyciu energii.
Cechy
Szeroka gama gotowych rozmiarów i rozdzielczości
Większość produktów znajduje się na stanie magazynowym i może zostać wysłana tego samego dnia
Możliwość wyświetlania w pełni zmiennej grafiki
Czytelny w świetle słonecznym
Niskie zużycie energii
W pełni konfigurowalny
Nasi klienci powinni oczekiwać, że ich produkty będą spełniać lub przekraczać następujące normy:
Wszystkie produkty
| Testy niezawodności | Klienci mogą oczekiwać, że wszystkie części produkcyjne spełnią lub przekroczą wymagania operacyjne dotyczące temperatury, wilgotności i wibracji. |
| Czystość szkła | Klienci mogą oczekiwać, że szkło będzie chronione przez folie i prezentowane z zachowaniem standardów czystości.Oznacza to, że szkło będzie wolne od zanieczyszczeń, odcisków palców i innych ciał obcych. |
| Wygląd ramki | Ramki będą jednolicie pomalowane, bez obcych materiałów i rozpraszających skaz kosmetycznych.Nasze standardy zapewniają czystą powierzchnię bez zarysowań. |
| Wygląd PCB | PCB są dostarczane z myślą o długoterminowej niezawodności.Wykończenia są wolne od pęcherzyków, obcych zanieczyszczeń i spełniają wszystkie wymagania przeciwpożarowe UL.Materiały PCB zawsze będą dostarczane zgodnie z normami branżowymi.Krawędzie PCB będą równo przycięte i pozbawione zadziorów. |
| Lutowanie | Lutowanie wszystkich elementów ołowianych i SMT jest spójne w zapewnieniu bezpieczeństwa mechanicznego i łączności elektrycznej. |
| Spójność | Nasze procesy produkcyjne i kontrolne zapewniają spójność produktu w każdej partii.Oznacza to, że realizowane przez lata zamówienia będą stale spełniały Twoje oczekiwania.Robimy to poprzez rygorystyczne specyfikacje produkcyjne, dbałość o szczegóły w naszych procesach i porównywanie ze złotymi jednostkami. |
| Integralność produktu | Jakość w wytwarzaniu produktu zapewnia integralność konstrukcji.Klienci mogą oczekiwać ścisłego montażu bez obaw o luźne części lub brakujące materiały.Nasze produkty spełnią wszystkie wymagania środowiskowe, w tym temperaturę, wilgotność i warunki wibracyjne. |
| Kolor szkła | Chociaż mogą wystąpić normalne różnice w kolorze szkła (ze względu na tolerancje produkcyjne), Royal Display zachowuje zgodność kolorów zgodnie z wewnętrznymi zatwierdzonymi kartami kolorów.Wykresy te są utrzymywane w celu zapewnienia, że wszelkie drobne odchylenia szkła są identyfikowane i korygowane w razie potrzeby. |
| Ochrona i bezpieczeństwo ESD | Wszystkie urządzenia są projektowane i obsługiwane z uwzględnieniem ochrony przed wyładowaniami elektrostatycznymi.Obejmuje to opakowania ESD-SAFE w antystatycznych torebkach, opakowaniach i tackach.Przypomina się klientom, aby zawsze przestrzegali zasad bezpieczeństwa ESD, aby jak najlepiej chronić urządzenia. |
Często zadawane pytania dotyczące monochromatycznego graficznego modułu LCD
Q1.Jak mogę otrzymać próbki?
Odp .: Jeśli potrzebujesz próbek, możemy wykonać zgodnie z twoją prośbą.
Powinieneś zapłacić opłatę za próbkę i fracht.Przykładowy czas realizacji zawsze mieści się w ciągu 2-5 dni.
Q2.Jak zamówić lcd?
Odp .: Prześlij nam swoje zamówienie e-mailem lub poproś o przesłanie jednej faktury.Musimy znać następujące informacje dotyczące Twojego zamówienia.
1) Informacje o produkcie-ilość, numer części
2) Wymagany czas dostawy.
3) Informacje o wysyłce - nazwa firmy, adres, numer telefonu i faksu, docelowy port morski.
4) Dane kontaktowe spedytora, jeśli masz je w Chinach.
Q3.Jak długo mogę spodziewać się próbki?
Odp .: Próbki będą gotowe do dostawy w ciągu 5 ~ 7 dni. Próbki zostaną wysłane ekspresowo i dotrą w ciągu 5 ~ 7 dni.
Q4.Kiedy mogę otrzymać arkusz danych?
Odp .: Kiedy otrzymamy Twoje zapytanie, najpierw podaj nam numer części, który chcesz, a następnie możemy natychmiast wysłać Ci arkusz danych
