Rozmiar: | 0,28''~4'' | Kolor chipa rury: | pełny kolor |
---|---|---|---|
Funkcja wyświetlania: | Grafika | Piksele: | 10mm |
Biegunowość: | Wspólna anoda/wspólna katoda | Kolor powierzchni: | Kolor czarny lub szary |
Cyfry: | 1 do 6 | Kolor: | czerwony, zielony, niebieski, żółty, pomarańczowy... |
High Light: | ROHS 7-segmentowy wyświetlacz LED,7-segmentowy wyświetlacz LED ze wspólną katodą,7-segmentowy wyświetlacz wskaźnika ze wspólną anodą |

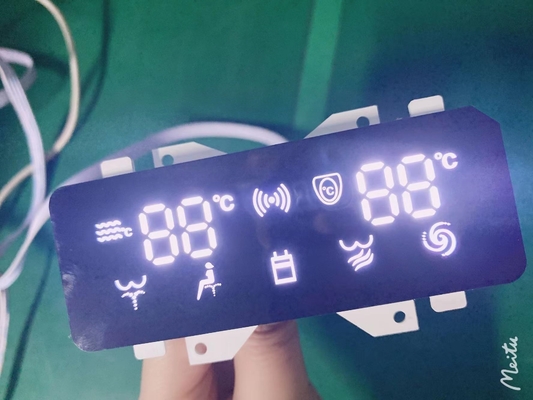

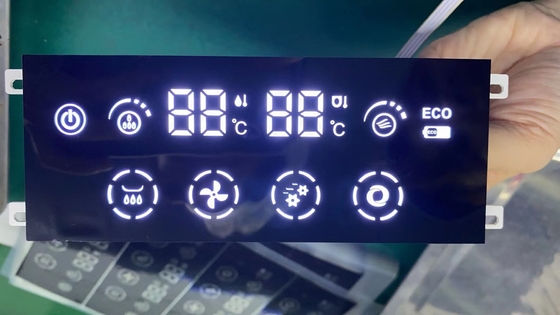

Dostosowany ultra cienki biały 7-segmentowy wyświetlacz LED wspólna katoda dla wskaźnika temperatury / timera
Sądwa różne typysterowania wyświetlaczami siedmiosegmentowymi: - typ wspólnej anody i typ wspólnej katody.W typie ze wspólną anodą wszystkie anody na wyświetlaczu są podłączone do wspólnego pinu, zwykle źródła zasilania, a diody LED są sterowane przez katody z włączonym uziemieniem i wyłączonym zasilaniem.
Parametr | Symbol | Stan | Min | Typ | Maks. | Jednostka |
Napięcie przewodzenia | Vf | Jeśli=20mA | 2,8 | 3,3 | V | |
Odwrotne napięcie | Vr | Ir=10uA | 30 | V | ||
Intensywność światła | Iv | Jeśli=20mA | 30 | mcd | ||
Widmo o połowie wartości | λ | Jeśli=20mA | 30 | Nm | ||
Długość fali | Dλ | Jeśli=20mA | 473 |
Parametr | Symbol | Oceny | Jednostka |
Prąd do przodu (na kostkę) | IPM | 20 | mama |
Napięcie wsteczne (na kostkę) | Vr | 5 | V |
Rozpraszanie mocy (na kostkę) | Po południu | 80 | mW |
Zakres temperatury pracy | Topr | -40~+120 | C |
Zakres temperatur przechowywania | Tstg | -40~+120 | C |
Temperatura lutowania (3 s) | Cz | 260 | C |
ZALETA 7-SEGMENTOWEGO WYŚWIETLACZA LED
Jednocyfrowe wyświetlacze siedmiosegmentowe są używane w wielu systemach wbudowanych i aplikacjach przemysłowych, gdzie zakres wyświetlanych wyjść jest znany z góry.Podstawowy jednocyfrowy siedmiosegmentowy wyświetlacz może pokazywać liczby od 0 do 9 i kilka znaków.Wyświetlacze 7-segmentowe są różnych typów;zwłaszcza różnią się liczbą cyfr/znaków, które mogą wyświetlać.Zasadniczo wyświetlacz 7-segmentowy to pojedyncza jednostka, która może wyświetlać tylko 1 cyfrę lub 1 znak.Więcej cyfr jest wyświetlanych przez multipleksowanie pojedynczych wyświetlaczy 7-segmentowych razem, tworząc wyświetlacz 2-cyfrowy, wyświetlacz 3-cyfrowy lub 4-cyfrowy wyświetlacz 7-segmentowy.Jego cichy, łatwy w obsłudze interfejs Arduino i 7-segmentowy wyświetlacz razem!Zacznijmy samouczek.
Wyświetlacz 7-segmentowy ma wiele ograniczeń, zwłaszcza w zakresie wyświetlanych znaków. Na rynku dostępne są wyświetlacze znacznie bardziej zaawansowane niż wyświetlacze siedmiosegmentowe, które mogą wyświetlać prawie każdy znak alfabetu.Na przykład:- wyświetlacz LCD 16×2 – który może wyświetlać prawie wszystkie znaki ASCII.Można by pomyśleć, dlaczego wyświetlacz 7-segmentowy nadal istnieje na rynku.Otóż wyświetlacze 7-segmentowe to najtańsza opcja, jeśli chodzi o urządzenia wyświetlające dostępne na rynku.7-segmentowy wyświetlacz jednocyfrowy/znakowy jest dostępny w cenie 1/10 kosztu modułu LCD 16×2.
Każdej z diod LED na wyświetlaczu przyporządkowano segment pozycyjny z jednym z jej styków wyprowadzonych z prostokątnego plastikowego opakowania.Te styki LED są oznaczone od „a” do „g”, reprezentując każdą pojedynczą diodę LED.Pozostałe piny LED są połączone razem tworząc wspólny pin.Tak więc przesuwając do przodu odpowiednie piny segmentów LED w określonej kolejności, niektóre segmenty rozjaśnią się, a inne pozostaną przyciemnione, pokazując w ten sposób odpowiedni znak na wyświetlaczu.
Wspólny pin wyświetlacza ogólnie mówi o jego typie.Istnieją dwa rodzaje połączeń pinów: pin połączonych katod i jedna z podłączonych anod, wskazująca wspólną katodę (CC) i wspólną anodę (CA).Jak sama nazwa wskazuje, wyświetlacz CC ma podłączone wszystkie katody 7 diod LED, podczas gdy wyświetlacz CA ma podłączone wszystkie anody 7 segmentów.
