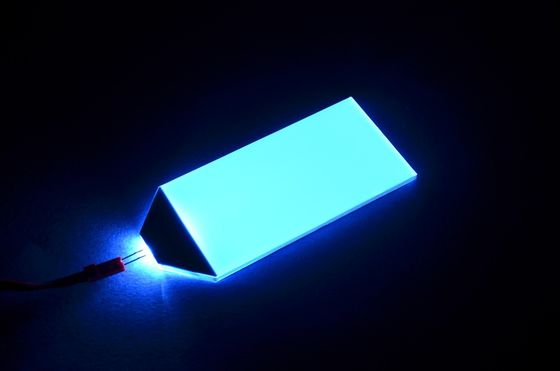

FSTN P2.54 Connector New Module LCD LED Backlight RYB030PW06-A1
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Royal Display |
| Orzecznictwo: | SGS ROHS |
| Numer modelu: | RYB030PW06-A1 |
Zapłata:
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Kartony, Capboard, EPE, Blister Tray |
| Czas dostawy: | 25 ~ 28 dni roboczych |
| Zasady płatności: | Western Union, MoneyGram, T/T, L/C, D/A, D/P |
| Możliwość Supply: | 500 tys./miesiąc |
|
Szczegóły informacji |
|||
| Czarne światło: | biały | Kolor: | Muti-Kolor |
|---|---|---|---|
| Skok pikseli: | Dostosowane | Certyfikat: | Zasięg dyrektywy RoHS |
| Podkreślić: | FSTN LCD LED Backlight,P2.54 Podświetlenie LED LCD z łącznikiem,P2.54 LCD LED Backlight |
||
opis produktu
| Temperatura barwowa (CCT) | 4100 K (neutralna biel), czysta biel |
| Wskaźnik oddawania barw (Ra) | 90 |
| Czas pracy (godzina) | 50000 |
| Serwis rozwiązań oświetleniowych | Projekt oświetlenia i obwodów, instalacja projektu |
| Orzecznictwo | CE, LVD, RoHS |
| Strumień świetlny lampy (lm) | 4000 |
| Czas pracy (godziny) | 4000 |
| Kąt wiązki | 50000 |
Specyfikacja podświetlenia LED SMD:
Podświetlenie LED SMD oznacza, że diody LED są połączone na płytce drukowanej. Konieczne jest więc wykonanie formy PCB
1) Rozmiar podświetlenia LED: Rozmiar podświetlenia LED będzie zależał od rozmiaru wyświetlacza LCD.Zwykle podświetlenie LED powinno być dłuższe niż LCD, ponieważ podświetlenie LED wymaga obszaru pokrycia 5-6 mm do zakrycia diody LED.
2) Kolor podświetlenia LED:
Kolory podświetlenia LED mają tylko biały, niebieski, zielony, czerwony, pomarańczowy, bursztynowy, żółty i tak dalej.Wszystkie kolory są potwierdzone kolorami LED.Nie możesz określić specjalnego koloru ani wysłać nam koloru Pantone, a następnie poproś nas o przestrzeganie go.(Może nie ma tego rodzaju diody LED)
Jeśli potrzebujesz rodzajów kolorów, możesz użyć podświetlenia LED RGB.Ale kolor LED RGB nie jest bardzo czysty.
3) Złącze:
Połączenie przewodów: przewody lutownicze na płytce drukowanej;
Połączenie pinów PCB: pin PCB należy włożyć do PCB i przylutować.
4) Numery LED:
Jeśli podświetlenie LED jest bardzo duże, może być konieczne użycie 2 LED,3 LED,4,5.........
Jeśli podświetlenie LED jest zbyt długie, powinniśmy zainstalować LED po obu stronach podświetlenia.
5) napięcie LED:
Biała dioda LED, niebieska dioda LED, zielona dioda LED to 3,0-3,2 V
Czerwona dioda LED, pomarańczowa dioda LED,żółto-zielona dioda LED itp. to 1,9-2,0 V
6) prąd LED
Biała dioda LED, niebieska dioda LED, zielona dioda LED to 15 mA/szt
Czerwona dioda LED, pomarańczowa dioda LED,żółto-zielona dioda LED itp. to 10mA/szt
Chcesz dowiedzieć się więcej o tym produkcie
