Szczegóły Produktu:
Zapłata:
|
Format kropki: | 160X160 | Zarys (mm): | 41*35 |
---|---|---|---|
Kolor podświetlenia: | Biały kolor | Połączenie: | Lutowanie FPC |
Typ wyświetlacza: | FSTN | Zasilacz: | 3V |
Berło: | Równoległy | Prąd podświetlenia (typ): | 45mA |
Zakres kąta widzenia: | Nie | Złącze: | Złącze FFC |
Wygląd zewnętrzny: | Czarny na białym | Kierunek oglądania: | 12:00 |
High Light: | Monochromatyczny moduł wyświetlacza graficznego FSTN,monochromatyczny moduł wyświetlacza graficznego FFC,moduł ekranu dotykowego LCD UC169898 |

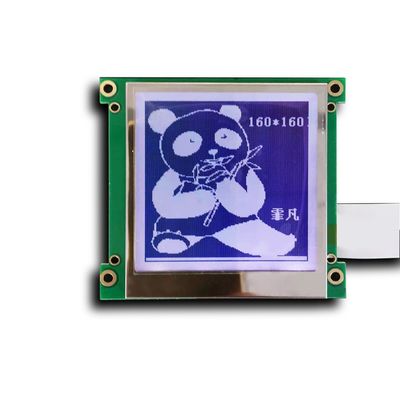

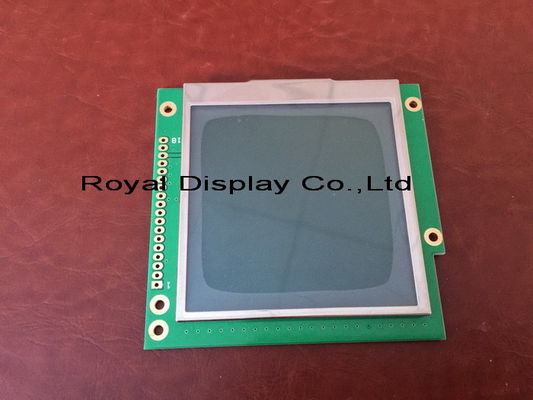

FSTN Monochromatyczny graficzny moduł LCD COG + sterownik FPC IC UC1698
Opis produktu
1. 160x160 punktów
2. Interfejs równoległy
3. Ultra wysoki kontrast, podświetlenie YG i białe LED jako opcja
4. STN-YG, STN-niebieski, STN-szary, FSTN-dodatnie wyniki wyświetlania jako opcja
Przedmiot | Opis |
Nazwa produktu | Moduł graficzny LCD 160x160 punktów |
Model nr. | RY160160 |
Format kropki | 160x160 |
Zarys (mm) | 41*35 |
Obszar oglądania (mm) | 12:00 |
Rozmiar piksela (mm) | 0,43 x 0,42 |
Kąt widzenia | godzina 12 |
Typ LCD | FSTN-dodatni, STN-szary |
Podświetlenie | Białe lub bursztynowe podświetlenie LED |
Układ scalony kierowcy | UC1698 |
Zasilacz | 3V |
Berło | Równoległy |
Temperatura pracy | -20ºC ~ 70ºC |
Temperatura przechowywania | -30º C ~ 80ºC |
Graficzny wyświetlacz LCD
1. Dostosowane zgodnie z wymaganiami klienta
2. Monochromatyczny moduł na zamówienie w technologiach TN, HTN, STN, FSTN, VA
3. Dostępne dla różnych trybów, takich jak kolor żółto-zielony, niebieski i czarny.
4. Dostosowany do całego modułu, w tym nowy rozmiar, podświetlenie, kolor, płytka drukowana.tryb połączenia ect.
Zastosowanie: Radio, maszyna Pos, sprzęt medyczny, urządzenia gospodarstwa domowego, telefon itp.
Graficzne wyświetlacze LCD są Twoim pierwszym przystankiem, gdy prosty tekst nie wystarcza do projektu.
Dzięki dostępnej kontroli na piksel, na wyświetlaczu można narysować prawie każdy obraz monochromatyczny.Dzięki wielu możliwościom, jakie oferuje ten poziom kontroli, graficzne wyświetlacze LCD można znaleźć w produktach, od przenośnych urządzeń do gier po konsole przemysłowe.Podobnie jak znakowe wyświetlacze LCD, graficzne wyświetlacze LCD są dostępne w opcjach TN, STN i FSTN z obrazami pozytywowymi i negatywowymi.Polaryzatory są dostępne w wersjach Reflective, Transmissive i Transflective i są dostępne w szerokiej gamie kolorów.
Opcje interfejsu równoległego i szeregowego sprawiają, że obsługa nie jest trudniejsza niż połączenie z 8-bitowym mikrokontrolerem.Wyświetlacze te mają kontrolowany przez użytkownika kontrast, co oznacza, że można ich używać w szerokim zakresie ustawień, a wyświetlacz można regulować w celu zapewnienia optymalnej wydajności optycznej.Wiele wyświetlaczy ma również obwody kompensacji temperatury do konserwacjin kontrast ze zmianą temperatury otoczenia.Wszystko to sprawia, że graficzne wyświetlacze LCD są wszechstronnym i wytrzymałym sposobem dodawania grafiki do projektu.
Aplikacje
Przychylne komentarze
FAQ
P: Jak kontrolować jakość produktów?
Odp .: Firma ma profesjonalny zespół ds. Jakości, a wszystkie produkty są w 100% sprawdzane przed wysyłką.
P: Jak długo trwa gwarancja i serwis produktu?
Odp .: Ogólnie okres gwarancji wynosi jeden rok.To zależy od różnych produktów. Gwarantujemy, że nasze produkty są wolne od wad fabrycznych.Odpowiedzialność z tytułu niniejszej gwarancji ogranicza się do wymiany dowolnego produktu uznanego za wadliwy podczas normalnego użytkowania.
P: Jaki certyfikat może zapewnić?
Odp .: Istnieją certyfikaty RoHS / CE dla surowców.Produkty osiągają standard RoHS/CE.I mogą być certyfikowane zgodnie z RoHS/CE, jeśli potrzebne są certyfikaty.
