Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | UDLP-GG19264B-FSPCELW-V01 COG Moduł graficzny LCD FSTN Pozytywny Czarny Na Białym 192 * 64 punktów, | Model nr.: | UDLP-GG19264B-FSPCELW-V01 |
---|---|---|---|
Format kropkowy: | 192X64 | Kąt widzenia: | Godzina szósta |
podświetlenie LED: | Biały | Sterownik IC: | UC1698 |
Temp. Pracy: | -20º C ~ 70º C | Typ LCD: | FSTN Postive |
High Light: | Moduł wyświetlacza graficznego LCD,monochromatyczny wyświetlacz graficzny |

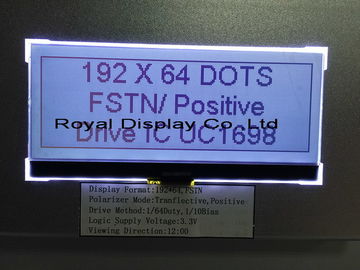

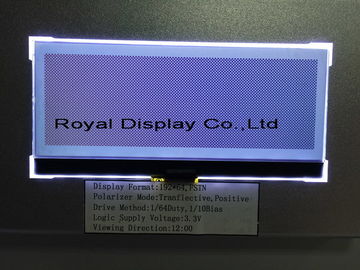

UDLP-GG19264B-FSPCELW-V01 COG Moduł graficzny LCD FSTN Pozytywny Czarny Na Białym 192 * 64 punktów, zasilanie 3,3 V
CN1 | SYMBOL | CN1 | SYMBOL |
1 ~ 2 | LED-A | 16 ~ 17 | VSS |
3 ~ 4 | LED-K | 18 | BM0 |
5 | VLCD | 19 | CS0 |
6 ~ 7 | VS + | 20 | Płyta CD |
8 ~ 9 | VS- | 21 | WR1 |
10 | VB0- | 22 | WR0 |
11 | VB1- | 23 | RST |
12 | VB1 + | 24 ~ 32 | DB0 ~ DB8 |
13 | VB0 + | 33 | DB13 |
14 ~ 15 |
VDD |
34 | DB15 |
