Szczegóły Produktu:
Zapłata:
|
Typ wyświetlacza: | LCD TFT | Rezolucja: | 320 X 3 (RGB) X 240 |
---|---|---|---|
Tryb wyświetlania: | Normalnie biały/przepuszczalny | Kąt widzenia: | godzina 12 |
Rozmiar konturu (mm): | 50,2 (szer.) x 69,3 (wys.) x 4,0 (gł.) | Obszar aktywny (mm): | 43,2 (wys.) x57,6 (pion.) |
Kolor wyświetlacza: | 262 tys | Układ scalony sterownika: | ILI9341V |
High Light: | Moduł LCD TFT RTP,moduł LCD TFT 320*240 |

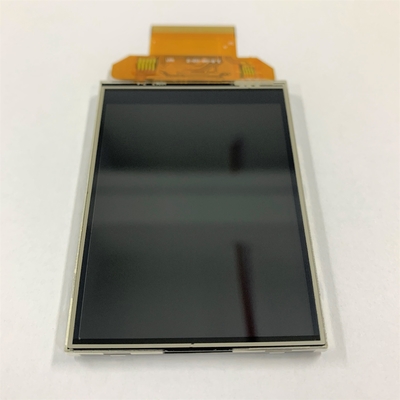

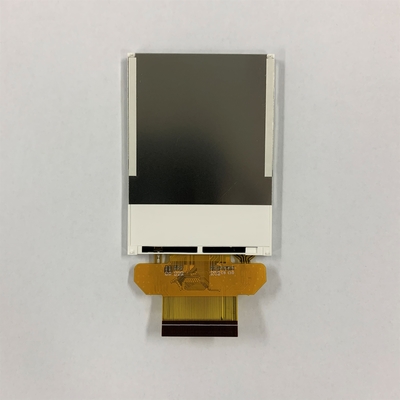

2,8-calowy moduł TFT LCD 320 * 240 Interfejs SPI / RGB / MCU z RTP
Szybki szczegół 2,8-calowego modułu TFT LCD
RYTPQ28NN08-02to moduł TFT LCD o przekątnej 2,8 cala, 240xRGBx320, kolorowy wyświetlacz TFT LCD.Ten moduł jest wbudowany w ILI9341V IC;Obsługuje równoległy interfejs MCU 8/16bit serii 8080.Model WF28E ma moduł o wymiarach 50,0 x 69,2 mm i obszar aktywny o wymiarach 43,2 x 57,6 mm;zintegrowany kontroler ILI9341V na module, zakres napięcia zasilania logiki od 2,5 V do 3,3 V.
RYTPQ28NN08-02to moduł LCD w trybie portretowym, jeśli chcesz go używać jako trybu poziomego, skontaktuj się z nami, aby uzyskać więcej pomocy technicznej.Ten 2,8-calowy moduł TFT LCD charakteryzuje się jasnością do 350 cd/m2 (wartość typowa), może pracować w temperaturach od -20℃ do +70℃;jego temperatura przechowywania waha się od -30℃ do +80℃.Ten 2,8-calowy moduł TFT LCD w kierunku godziny 6:00 dobrze sprawdza się w przypadku urządzeń, które można łatwo odczytać powyżej poziomu oczu bez blaknięcia, takich jak analizatory sygnału lub sprzęt laboratoryjny, mikroskop ręczny i inne urządzenia ręczne.
Specyfikacja 2,8-calowego wyświetlacza TFT
Model nr.: |
RYTPQ28NN08-02
|
Rozmiar ekranu: | 2,8" |
Typ wyświetlacza | TN |
Rezolucja: | 240*320 |
Kierunek patrzenia: | godzina 12 |
Rozmiar modułu (W * H * T): |
50,2 (szer.) x 69,3 (wys.) x 4,0 (gł.)
|
Obszar aktywny (szer.*wys.): |
43,2 (wys.) x57,6 (pion.)
|
Kontroler: | ILI9341V |
Interfejs: | TN |
Typ połączenia | Rodzaj lutowania FPC |
temperatura robocza | -20 ~ +70ºC |
Temperatura przechowywania | -30 ~ +80ºC |
Około 2,8-calowy wyświetlacz TFT LCD
Wyświetlacze ciekłokrystaliczne (TFT) na tranzystorach cienkowarstwowychsą prawdopodobnie najczęściej spotykaną technologią wyświetlania, z którą spotykamy się na co dzień.Często spotykana w telefonach komórkowych, tabletach, aparatach fotograficznych i niezliczonych innych urządzeniach, technologia ta oferuje kilkaset tysięcy kolorów z dużą liczbą pikseli, aby zapewnić najwyższą przejrzystość wizualną.Ponadto wszystkie monitory TFT są dostępne od ręki z opcjonalnymi rezystancyjnymi i pojemnościowymi panelami dotykowymi.
Cechy
Konfigurowalne kable FPC, podświetlenie LED i ramki
Opcje pojemnościowe i rezystancyjne dostępne dla każdego wyświetlacza
Większość produktów znajduje się na stanie magazynowym i może zostać wysłana tego samego dnia
Dostępnych wiele interfejsów
Szeroki wybór produktów z półki
Dostępne opcje czytelne w świetle słonecznym
Pakowanie, wysyłka i dostawa około 2,8-calowego wyświetlacza TFT
Szczegóły pakowania:
Wszystkie produkty są odpowiednio zapakowane, aby były bezpieczne.
Dla produktów o małych gabarytach stosujemy tacę + karton,
W przypadku większych rozmiarów stosujemy piankowy slot + karton.
projektujemy również opakowania zgodnie z wymaganiami klientów
Szczegóły dostawy:
W przypadku zamówień o małej ilości: wysyłamy przez UPS Air-Express lub usługę DHL/FEDEX/TNT/EMS Express, jest to bezpieczne i szybkie.
W przypadku dużych zamówień: wysyłamy przez agenta cargo kupującego w chinach,
możemy również wysyłać transportem lotniczym lub morskim przez naszego agenta cargo.
Szczegóły dostawy:
Gotowa próbka: w ciągu 1 tygodnia
Próbka niestandardowa: 1 ~ 2 tygodnie
Produkcja masowa: 3-4 tygodnie
Często zadawane pytania dotyczące wyświetlacza TFT
Q1.Czy mogę zamówić próbkę przed formalnym zamówieniem?
Odp .: Tak, zamówienie próbki jest zawsze mile widziane w przypadku nowych projektów lub wymiany uruchomionych projektów.Posiadamy wiele standardowych modeli modułów TFT LCD i ekranów dotykowych od 0,96 cala do 13,3 cala, co oznacza, że dostawa może zostać zrealizowana tego samego dnia co zamówienie.
Q2.Jaki jest czas realizacji zamówienia próbki i zamówienia produkcji masowej?
A:
--W przypadku standardowych produktów Royal Display czas realizacji próbek wynosi zwykle 1-7 dni, w przypadku produkcji masowej może to być nawet 10 dni.
--W przypadku produktów niestandardowych,
Jesteśmy w stanie przygotować nowy FPC w 7 dni, nowe podświetlenie w 15 dni, a nowy pojemnościowy panel dotykowy lub rezystancyjny panel dotykowy w 18 dni.
Masowa produkcja specjalnych produktów może trwać nawet 3 tygodnie.
-- Podsumowując, w oparciu o lata naszej dużej produkcji, utrzymywaliśmy dobre relacje z panelami LCD, układami scalonymi i innymi dostawcami materiałów, mieliśmy stałe dostawy nawet wtedy, gdy brakowało materiałów.
Q3.Jak mogę z tobą pracować nad produktami niestandardowymi?
Odp .: Najpierw podaj nam opis swoich specjalnych wymagań, dowolny rysunek lub specyfikację --- Nasi inżynierowie opracują kompatybilne rozwiązanie, a także koszt formy (jeśli istnieje) --- Dostarczamy rysunek i specyfikację do zatwierdzenia --- My dostarczyć próbki do zatwierdzenia po teście niezawodności i teście starzenia --- W razie potrzeby dokonujemy modyfikacji --- Wykonujemy niewielką ilość zamówienia próbnego (w razie potrzeby) --- Wykonujemy masową produkcję.
