Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | 2004 Znakowy moduł LCD | DOT Format: | 20X4 |
---|---|---|---|
Zarys (mm): | 98*60 | Kierunek oglądania: | 6:00 |
Podświetlenie: | Białe lub bursztynowe podświetlenie LED | Typ LCD: | FSTN-dodatni, STN-szary |
Układ scalony kierowcy: | ST7066U | Pakiet IC: | KACZAN |
Temperatura pracy: | -20ºC ~ 70ºC | Temperatura przechowywania: | -30º C ~ 80ºC |
High Light: | Monochromatyczny moduł wyświetlacza LCD,moduł LCD znaków STN YG 20x4,moduł LCD znaków 98*60 |

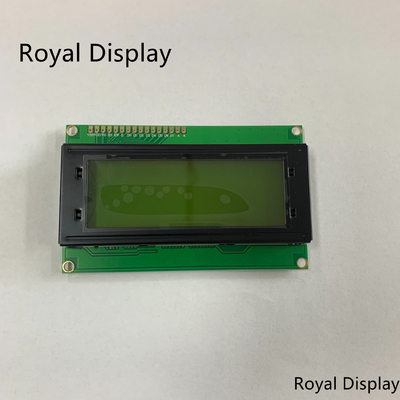

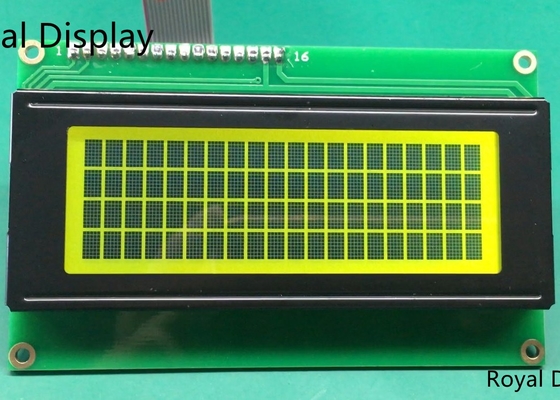

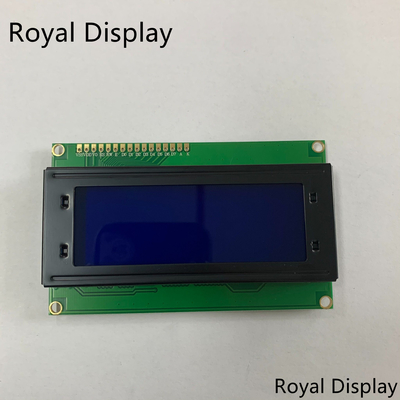

Monochromatyczny moduł wyświetlacza LCD STN YG 20x4 2004 Moduł LCD
Szybki szczegół modułu LCD znaków 20x4
RYP2004B to monochromatyczny moduł wyświetlacza LCD 20x4 znaków.Rozmiar modułu to 98,0 x 60,0 mm.Seria ma wbudowany IC ST7066, obsługujący domyślny interfejs 6800;inne dostępne opcje interfejsu to SPI i I2C.Domyślne napięcie to 5 V;przy użyciu 3 V zasilanie dla napięcia ujemnego również musi wynosić 3 V.Dioda LED może być sterowana przez PIN1, PIN2, PIN15, PIN16 lub A&K. RYP2004B oferuje wiele kombinacji podświetlenia LED, typów LCD, różnych rodzajów polaryzatorów i czcionek do wyboru.Skontaktuj się z nami, aby uzyskać więcej informacji.
Specyfikacja monochromatycznego wyświetlacza LCD 20x4
Przedmiot | Opis |
Nazwa produktu | Moduł LCD znaków 20X4, 2004Moduł wyświetlacza alfanumerycznego |
Model nr. | RYP2004B |
Format kropek | 20X4 |
Zarys (mm) | 98*60 |
Obszar wyświetlania (mm) | 76*25,2 |
Kąt widzenia | Godzina szósta |
Typ LCD | FSTN-dodatni, STN-szary |
Podświetlenie | Podświetlenie LED w kolorze białym lub bursztynowym |
Układ scalony sterownika | ST7066U |
Zasilacz | 5,0 V |
Interfejs | Równoległy |
Temperatura robocza | -30ºC~70ºC |
Temperatura przechowywania | -30ºC~80ºC |
Rysunek konturowy modułu wyświetlacza alfanumerycznego z 2004 r
Cechy wyświetlacza LCD 20x4 znaków
1. Nazwa produktu: moduł LCD 20 × 4
2. Zastosowanie: terminal POS, przepływomierz, przyrząd testowy, miernik pomiarowy, elektronika użytkowa
3. Typ wyświetlacza: STN niebieski, FSTN dodatni, STN niebieski ujemny
4. Struktura: COB
5. Typ polaryzatora: Transfleksyjny/Odblaskowy/Przepuszczalny
6. Temperatura pracy: -20-70 ℃
7. Metoda złącza: PIN
8. Napięcie: 5v
9. Temperatura przechowywania: -30-80 ℃
10. Podświetlenie: podświetlenie LED
11. 4 wiersze po 20 znaków
Moduły znaków LCD (LCM) wyświetlacza Royal
Royal Display oferuje szeroką gamę standardowych modułów znakowych LCD do zastosowań klientów.Nasze wyświetlacze znakowe LCD są dostępne w formatach od 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 do 40x4 ze znakami matrycowymi 5x8.Technologie paneli LCD obejmują typy TN, STN, FSTN, FFSTN, a także opcje trybu dodatniego i ujemnego polaryzatora.Dostępne są różne podświetlenie LED w różnych kolorach, w tym diody LED żółto-zielone, białe, czerwone, niebieskie, zielone, bursztynowe i RGB, a także bez opcji podświetlenia.
Aby sprostać wymaganiom aplikacji klientów, te znakowe wyświetlacze LCD są dostępne z kątami widzenia 6:00, 12:00, 3:00 i 9:00.Royal Display oferuje różne opcje IC czcionek znaków, w tym angielską/japońską, zachodnioeuropejską, wschodnioeuropejską, skandynawską europejską, cyrylicę (rosyjską) i hebrajską/arabską.Te moduły znaków LCD i moduły LCM mogą być używane w zastosowaniach przemysłowych i konsumenckich, w tym w sprzęcie strażników wejściowych, telegramach, urządzeniach medycznych, samochodowym i domowym sprzęcie audio, sprzęcie AGD, automatach do gier, zabawkach itp.
